Kirjeldus
Standardsed vedelad külmaplaadid on seade, mida kasutatakse tõhusaks soojusmajutuseks, ja seda kasutatakse tavaliselt kõrge soojuse hajumise nõuetega rakendustes. See on valmistatud metallmaterjalidest (näiteks alumiiniumist või vasest) ja vedelikukanalid moodustatakse täpse töötlemise kaudu sisemiselt. Need kanalid katavad kuumuse elektroonilistest komponentidest või süsteemidelt, mis tuleb jahutusvedeliku voolu kaudu hajutada. Vedelikujahutusega külmaplaadi struktuur sisaldab kontaktpinda, mis on otseses kontaktis soojusallikaga, viib soojuskanali kaudu soojuskanali kaudu soojuskanali kaudu jahutusvedelikule soojuse jahutusvedeliku. Külmaplaadi väliskülg on tavaliselt liidesega jahutussüsteemi torudega ühendamiseks, moodustades täielik vedela jahutussüsteem.
Pinna tootmisliini poleerimine
Omadused

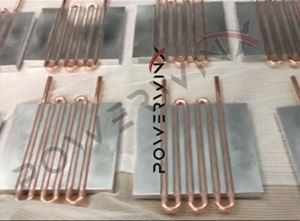

Ökonoomse väljapressitud alus ja pidev vasktoru kujundus
Standardsed vedelad külmaplaadid kasutavad aluspinnaga alumiiniumsulamit ja on varustatud pidevate vasktorudega, millel on suurepärane soojusjuhtivus. Alumiiniumsulami soojusjuhtivus on umbes 150 W\/m · K, samas kui vasktorude soojusjuhtivus võib ulatuda 400 W\/m · K -ni. See disain võimaldab soojust kiiresti soojusallikast jahutusvedeliku voolukanalile üle kanda, parandades seeläbi soojusvahetuse tõhusust. Pidev vasktoru väldib toruühenduste keevitamist või liigeseid traditsioonilistel külmaplaatidel, vähendab ühenduse soojustakistust ja tagab, et soojusülekanne vasktorust jahutusvedelikule on tõhusam. Üldiselt võimaldab see disain külmaplaadil säilitada suure koormuse töötingimustes soojuse hajumise suurepärase jõudluse.
Pidev vasktorude kujundus vähendab lekke riski
Tavaliste vedelate külmaplaatide vasktoru võtab kasutusele pideva disaini, mis väldib liigese keevitamist või ühenduse osi traditsioonilistel külmaplaatidel. Vasktorul pole tootmisprotsessi ajal liigeseid ega keevituspunkte, vähendades jahutusvedeliku lekke riski. See optimeerimine mitte ainult ei paranda külmaplaadi tihendamist, vaid suurendab ka külmaplaadi pikaajalist stabiilsust. Vasktoru terviklikkus tagab, et külmplaat võib töötada stabiilselt ja pikaajaliselt kõrgsurve, kõrgtemperatuuriga töökeskkonnas, vältides süsteemi tõrkeid ja lekke tõttu vähenenud jahutuse mõju.
Kõrge soojusjuhtivusega epoksüliibade sidumistehnoloogia
Standardsete vedelate külmaplaatide tootmisprotsessi ajal kasutatakse vasktoru sidumiseks alumiiniumsulamist substraadiga kõrge soojusjuhtivusega epoksüliimi. Epoksüliimil pole mitte ainult suurepärane struktuuriline sidumisvõime, vaid see võib vähendada ka kontaktpunkti soojustakistust, optimeerides veelgi soojusjuhtivuse teed. Epoksüliimi soojusjuhtivus võib tavaliselt ulatuda 1,5 W\/m · K kuni 3 W\/M · K, mis on palju suurem kui traditsioonilised kleepuvad materjalid. See võimaldab külmaplaadil soojust tõhusamalt juhtida ja väldib mittejuhtivat või eraldunud kleepuva kihi põhjustatud soojuse hajumise efektiivsuse vähenemist.
Suure jõudlusega ja lekkivad vuugid
Pideva vasktorude konstruktsiooni ja kõrge soojusjuhtivuse epoksüliimimisprotsessi tõttu on standardsed vedelate külmaplaatidel suurepärased lekkekaitsevõimalused. Külmaplaadi liigestes ei ole keevituspunkte, mis vähendavad lekke riski, tagab jahutusvedeliku stabiilse voolu ja säilitab süsteemi tõhusa soojuse hajumise funktsiooni. Vee leke ei mõjuta mitte ainult külmaplaadi töötõhusust, vaid võib põhjustada ka süsteemi rikkeid. Seetõttu on lekke vältimine võti vedela jahutussüsteemi pikaajalise stabiilse töö tagamiseks. See disain tagab, et kasutajad saavad seda karmides keskkondades ohutult ja stabiilselt kasutada.
